Installatie pelletkachel achterafvoer concentrische geveldoorvoer

Verlengbuis plaatsen

A. Plaats het 25cm (80mm) pijpje over de uitlaatgasmotor heen.

Note: Gebruik BlueGel glijmiddel bij het in elkaar schuiven van de buizen en bochten. Dit voorkomt dat de afdichtingsrubbers dubbel gaan en zo lekkage van rookgassen kunnen veroorzaken.

T-stuk op pelletkachel plaatsen

A. Plaats het T-stuk over de pijp en zet deze onder een hoek van 45°. Plaats vervolgens de 45° graden bocht op het T-stuk.

B. Draai het geheel zodannig dat de uitgang van de 45° ongeveer in het center van de kachel omhoog gaat.

Note: Gebruik BlueGel glijmiddel bij het in elkaar schuiven van de buizen en bochten. Dit voorkomt dat de afdichtingsrubbers dubbel gaan en zo lekkage van rookgassen kunnen veroorzaken.

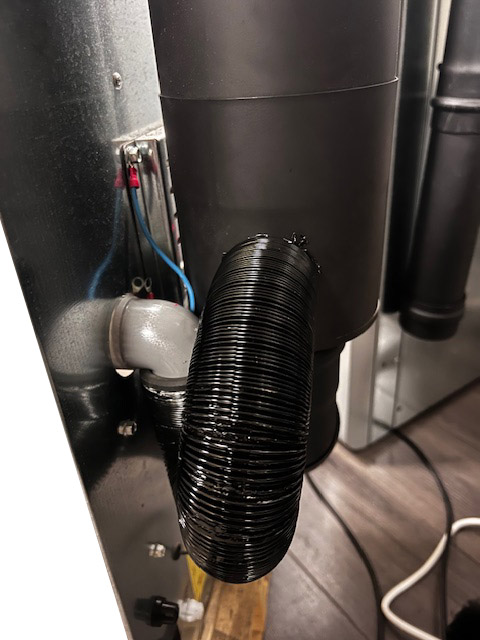

Concentrische broekstuk pelletkachel

A. Plaats het lucht / rookgasgedeelte (broekstuk) met de 100 cm lengte buis op het T-stuk.  - Let op dat lucht inlaatbuis naar links wijst, gerekend vanaf de achterzijde

B.  Schuif de PVC knie, met de mof zijde, om de lucht inlaat buis van de pelletkachel.

C.  Vervolgens plaats je het rubberen verloop in de luchtslang.

D.  Schuif de spie-zijde van de pvc knie (inmiddels gemonteerd op de kachel) in het rubber, welke is gemonteerd in de slang.

E.  Maak de luchtslang op lengte, zodat deze netjes aansluit op de luchtbuis van het broekstuk.

F. Schuif de luchtslang om de luchtbuis van het broekstuk en klem deze met de slangenklem vast.

Note: Gebruik BlueGel glijmiddel bij het in elkaar schuiven van de buizen en bochten. Dit voorkomt dat de afdichtingsrubbers dubbel gaan en zo lekkage van rookgassen kunnen veroorzaken.

Boorgat muurdoorvoer

A. Schuif de 90° bocht op de resterende losse 100 cm buis

B. Schuif de 100 cm buis met de bocht op de reeds gemonteerde set welke aan de kachel hangt.

C. Schuif de kachel, met de gemonteerde afvoer buizen, op de precieze lokatie waar je de kachel uiteindelijk wilt hebben.

Let op! Neem de volgende afstanden in acht bij het plaatsen van je pelletkachel:

-Vrije ruimte aan de achterzijde :  10cm

-Vrije ruimte aan de linker- en rechterzijde :  20cm

-Vrije ruimte aan de voorzijde :  100 cm

Opm!  De genoemde afstanden zijn uitvoering getest, gemeten en gecertificeerd

D. Draai de 90° buis haaks op de muur waar het gat door geboord moet worden.

C. Bepaal het centerpunt van het gat op de muur en markeer deze zorgvuldig!

D. Bepaal nu tevens de boorlokatie voor het gat van de beugel. Plaats de beugel in het midden tussen kachel en 90° bocht.

Note: Gebruik BlueGel glijmiddel bij het in elkaar schuiven van de buizen en bochten. Dit voorkomt dat de afdichtingsrubbers dubbel gaan en zo lekkage van rookgassen kunnen veroorzaken.

Muurdoorvoer pelletkachel

A. Boor met een diamant boor van ∅140mm  het gaat van binnen naar buiten.

Let op! 1. Als de muur van beton is laat dan het gat boren door een beton boorder.

             2. Laat het gat altijd een beetje aflopen naar buiten, zodat eventuele condens naar buiten lekt.

             3. Zorg ervoor dat er stofafzuiging aanwezig is op de boor.

B. Boor tevens het gat voor de beugel (indien aanwezig) en plaats de plug in het gat.

C. Schroef het tapeind in de plug en plaats deze op de juiste afstand,  zodat de beugel de buis stevig op de plaats houd als de kachel op zijn locatie staat.

Rozet plaatsen

A. Plaats de rubberen rozet om de horizontale buis.

Let op! 1. Zorg ervoor dat de rozet juist om de buis wordt geschoven zodat deze mooi op de muur kan aansluiten

              2. De rozetten zitten strak om de pijp heen! Verwarm de rozetten met een föhn om het plaatsen te vereenvoudigen.

B. Plaats de horizontale buis op de reeds gemonteerde 90° bocht.

C. Zorg ervoor dat de kachel op de juist plaats staat en schuif de rozet strak tegen de muur!

Let op!  1. Als de muur van hout is dient de buis van ∅130mm extra geisoleerd te worden om warmte weg te houden van het hout

    2. Neem de volgende afstanden in acht bij het plaatsen van je pelletkachel:

-Vrije ruimte aan de achterzijde :  10cm

-Vrije ruimte aan de linker- en rechterzijde :  20cm

-Vrije ruimte aan de voorzijde :  100 cm

Opm!  De genoemde afstanden zijn uitvoerig getest, gemeten en gecertificeerd

D. Plaats de buisbeugel (indien aanwezig) en schroef deze stevig vast

Let op! 1. Monteer de beugel dusdannig dat er geen gewicht op de uitlaatgas ventilator komt. Deze moet ten alle tijden spanningsloos zijn. Is dat niet het geval dan kan de kachel meer geluid maken.

E. Stel de poten van de pelletkachel zo af dat de kachel in de lengte en breedte waterpas staat. Staat de pelletkachel niet waterpas dan kan deze ongewenste geluiden maken!

Note: Gebruik BlueGel glijmiddel bij het in elkaar schuiven van de buizen en bochten. Dit voorkomt dat de afdichtingsrubbers dubbel gaan en zo lekkage van rookgassen kunnen veroorzaken.

Rozet plaatsen (buiten)

A. Plaats de rubberen rozet aan de buitenzijde en schuif deze strak tegen de muur.

Let op! 1. Zorg ervoor dat de rozet juist om de buis wordt geschoven, zodat deze mooi op de muur kan aansluiten

              2. De rozetten zitten strak om de pijp heen! Verwarm de rozetten met een föhn om het plaatsen te vereenvoudigen.

              3. De buis moet altijd iets op afschot naar buiten aflopen zodat condens naar buiten afloopt.

Pelletkachel instellen en opstarten

A. Vul de pellettank met Artel houtpellets.

B. Stel de parameters in volgens de handleiding op onze website. Gebruik de parameters welke bedoelt zijn voor gevel afvoer.

C. Vul de vijzel door de volgende procedure te volgen.

1. Druk 4 x op de menu toets
2. Ga met de pijltoets naar CP41.
3. Bekrachtig het initieel laden met de menutoets
4. De vijzel wordt gedurende 30 seconden geactiveerd.
5. Zodra er pellets in de branderkorf vallen kan de functie gestopt worden door de uit aan/uit toets te
    bedienen.

LET OP!  - Leeg de brander volledig alvorens de kachel opnieuw te starten.
                - Het ledigen van de brander mag alleen worden uitgevoerd als de kachel in de OFF-stand staat

D. Start de kachel!

E. Zijn er eventueel nog vragen? Raadpleeg dan onze Pelletkachel hulpcentrum
